本實用新型涉及煤礦機械領域，具體涉及一種帶防凍夾套的電液動腭式閘門。 背景技術

從地下開采出的煤炭含有較高的水分，在生産過程中的洗選工藝也會給煤炭帶來 水分，變成水分煤或水洗煤。嚴寒的冬季，露天堆積在料倉或溜槽中的含水量超标的煤炭會 與料倉凍結在一起，使得卸料和操作變的困難。凍倉嚴重時，振動和敲擊的方法也無濟于 事，給企業帶來經濟損失和安全隐患。目前煤炭，冶金，礦山生産企業使用的電液動腭式閘 門在冬季使用中遇到凍倉的情況下，不具備防凍和解凍的功能。

發明内容

本實用新型的目的是爲了克服現有技術的不足，提供一種帶防凍夾套的電液動腭 式閘門。

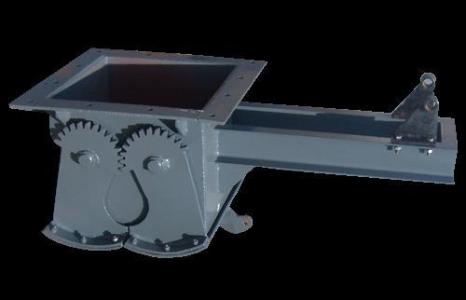

本實用新型采用的技術方案是：一種帶防凍夾套的電液動腭式閘門，包括機架、 推杆支座、電液推杆、外殼體、左扇形閘門、共轭齒輪、蒸汽進口、冷凝水出口、右扇形閘門和 法蘭，所述推杆支座安裝在機架上，所述電液推杆的一端與推杆支座連接，另一端與左扇形 閘門連接，左扇形閘門與右扇形閘門通過共轭齒輪齧合，左扇形閘門與右扇形閘門安裝在 腭式間門的殼體内，殼體與法蘭連接，法蘭與上方的精煤塔連接，殼體由内殼體與外殼體組 成，内殼體與外殼體之間通過隔闆焊接，形成封閉的夾套結構，左扇形閘門與右扇形閘門之 間設有蒸汽進口和冷凝水出口。

作爲優選，所述法蘭爲方形法蘭，并通過螺栓與上方的精煤塔連接。

本實用新型是将電液動腭式閘門的單層殼體改進成内外層殼體的夾套結構。冬季 使用時，在夾套中通入低壓蒸汽，可控制和保持煤塔的溫度來進行防凍。一旦發生凍倉的情 況，可以開大蒸汽閥門開度升溫，進行解凍。冷凝水通過低點疏水器排出。本實用新型出廠 檢驗時夾套需做氣密性試驗。當按下開啓按鈕後，電液推杆縮回，帶動左右扇形閘門開啓。 正常卸煤時，上方煤塔的煤炭通過内殼體流轉至下方的輸送帶。

有益效果：本實用新型增加了夾套的防凍和解凍的功能，故适用于全季節使用，是 煤炭，冶金，礦山等企業冬季安全生産的方便實用的電液動防凍夾套腭式閘門。

附圖說明

圖1爲本實用新型的結構示意圖；

圖2爲圖1的右視圖；

圖3爲本實用新型閘門開啓狀态下示意圖。

具體實施方式

下面結合附圖和具體實施方式對本實用新型作進一步說明：[0012] 如圖1、2、3所示：一種帶防凍夾套的電液動腭式閘門，包括機架1、推杆支座2、電 液推杆3、外殼體4、左扇形閘門5、共轭齒輪6、蒸汽進口 7、冷凝水出口 8、右扇形閘門9和 法蘭10，所述推杆支座2安裝在機架1上，所述電液推杆3的一端與推杆支座2連接，另一 端與左扇形閘門5連接，左扇形閘門5與右扇形閘門9通過共轭齒輪6齧合，左扇形閘門5 與右扇形閘門9安裝在腭式閘門的殼體内，殼體與法蘭10連接，法蘭10與上方的精煤塔連 接，殼體由内殼體11與外殼體4組成，内殼體11與外殼體4之間通過隔闆焊接，形成封閉 的夾套結構，左扇形閘門5與右扇形閘門9之間設有蒸汽進口 7和冷凝水出口 8。

所述法蘭10爲方形法蘭，并通過螺栓與上方的精煤塔連接。

本實用新型是系列産品，由幾個不同的内徑和方形法蘭中心距以及推杆規格的電 液動防凍夾套腭式閘門組成。防凍夾套腭式閘門的内徑尺寸爲840X840mm，方形法蘭中心 距爲1000mm，鑽有Φ 22mm的通孔18個。電機采用1. 5Kw，380V50Hz的交流電動機。液壓缸 的推力爲2000kgf，速度50mm/s，活塞杆的直徑是Φ 35mm，行程400mm。控制方式爲現場手 動控制加控制室集中控制兩種。防凍夾套腭式閘門的開啓和關閉兩個極限位置采用了兩隻 行程開關來控制。
